靜電紡絲設備

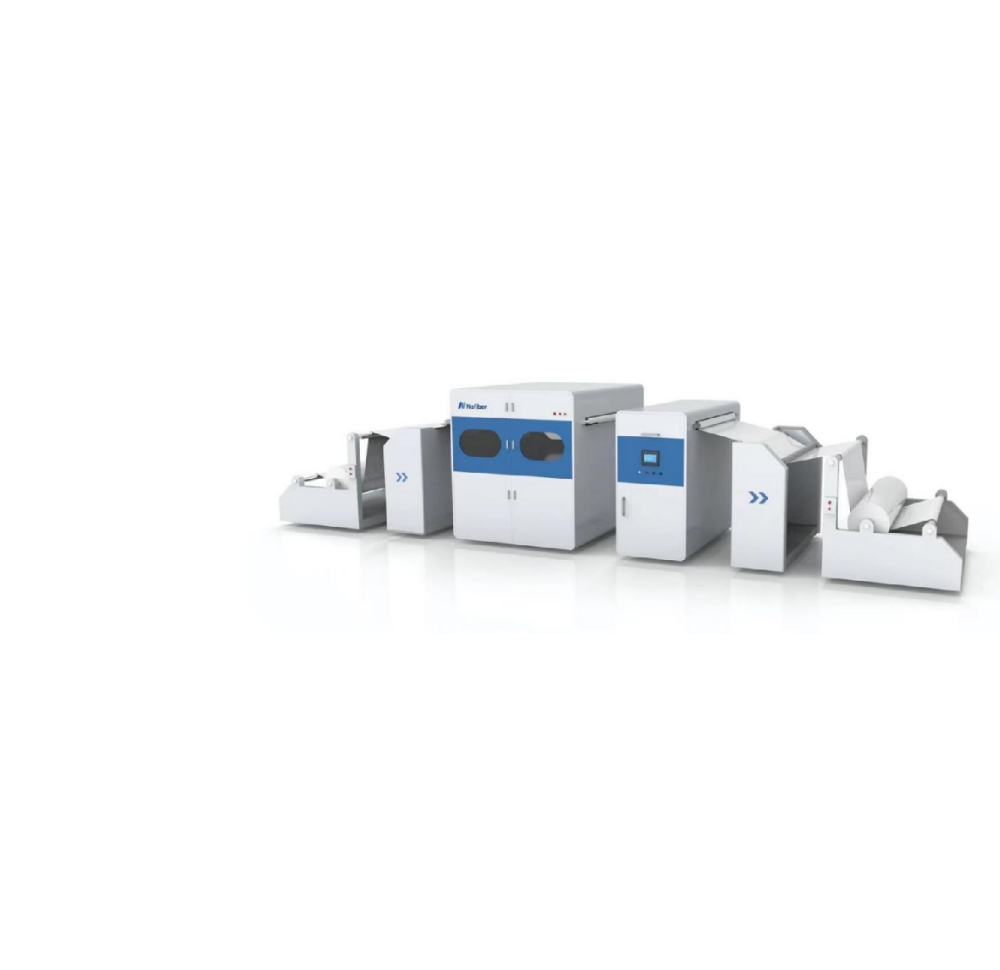

靜電紡絲納米纖維生產線
選型特點:
?1、紡絲單元可拓展，生產效率高
?2、高精度控制系統，紡絲穩定納米纖維均一度高生產工藝完整，滿足納米纖維工業化生產條件
?3、工藝單元模塊化設計，滿足不同生產要求
?4、紡絲單元可拓展，可定制不同紡絲寬幅，生產效率高
?5、連續收卷張力控制及自動糾偏功能
?6、精準溫濕度環境控制，可拓展紡絲環境氣氛控制及監測功能
研發技術實力雄厚
資深納米材料專家
優秀技術工程師
院校科研戰略合作
產品應用領域廣泛
產品詳情
選型特點:
1、紡絲單元可拓展，生產效率高
2、高精度控制系統，紡絲穩定納米纖維均一度高生產工藝完整，滿足納米纖維工業化生產條件
3、工藝單元模塊化設計，滿足不同生產要求
4、紡絲單元可拓展，可定制不同紡絲寬幅，生產效率高
5、連續收卷張力控制及自動糾偏功能
6、精準溫濕度環境控制，可拓展紡絲環境氣氛控制及監測功能
產品優勢:
1、完整的納米纖維生產工藝，包含前處理及烘干、除靜電、在線復合、在線裁切等前后處理單元
2、設備功能模塊化設計，可根據生產要求拓展不同工藝模塊
3、標準8工位紡絲單元，紡絲單元可拓展，最大紡絲寬幅1200mm，生產效率高，滿足連續在線生產要求
4、高精度運動控制，紡絲及收卷速度可調控，收卷系統配置張力控制及自動糾偏功能，紡絲穩定納米纖維均一度高
5、恒溫恒濕環境控制系統，可拓展氣氛控制及監測功能，滿足特殊生產條件要求
6、安全防護：過載保護、短路保護、放電保護、急停開關、接地系統、聲光報警等
7、產線應用范圍廣，滿足醫療器械、新能源材料、過濾催化、化妝品等不同領域生產要求
技術參數:
| 外形尺寸 | 9m（長） * 3m（寬） *2.8m（高）材質 材質：鈑金噴漆、設備功率：最大功率 25kw |
高壓發生系統 | 1、正高壓模塊1) 輸入電壓 AC220V±10%，2) 輸出電壓 0~+100kV 連續可調，電流 ≤6mA，負載調整率＜0.1%；有過流、過壓、短路保護； 2、負高壓模塊1) 輸入電壓 AC220V±10%，2) 輸出電壓 0~-50kV 連續可調，電流≤ 4mA，負載調整率＜0.1%；有過流、過壓、短路保護； |
供液系統 | 1、精密齒輪泵穩定供液； 2、供液速度 0~2700ml/h 連續可調； 3、外壁材料絕緣耐高壓； |
紡絲系統 | 1、紡絲工位： 8 個工位 2、電極移動速度 0-200mm/s 范圍內可調 |
熱壓系統 | 1、輥對輥壓光，鍍鉻鏡面鋼輥電加熱0~120℃，溫控±1° 2、擠壓鋼管硅膠硬度至70~72℃ 3、擠壓牽引傳動伺服（3KW） 4、液壓缸擠壓壓力10~30psi |
接收系統 | 1、標準配備連續收集裝置一套； 1）傳送帶作為收集負極； 2）最大紡絲幅寬 1200mm； 3）紡絲接收區域約4500mm*1200mm； 4）設備配置主動傳送負壓收集系統， 可適應不同力 學性能基材，包括低克重熔噴布、滌綸無紡布、紡粘無紡布等，具有良好的產品加工適應性。 5）紡絲臺距離可調:紡絲間距 80~450mm(配限位開關)，數字顯示精度 ±1mm6）紡絲室上方設置六個進風口（均布），紡絲室下方設置六個排風口（均布）分布連接溶液回收裝置。 |
| 收放卷裝置 | 1、放卷裝置1）3 寸氣脹軸連續放卷；1）最大卷徑 700mm；2）適用基材最大幅寬為 1200mm；3）磁粉制動器保證基材穩定；制動器： 0~100N 2、收卷裝置1）3 寸氣脹軸連續收卷；2）最大卷徑 700mm；3）適用基材最大幅寬為 1200mm；4）張力控制器實時調節保持基材張力控制；5）收卷速度 0.1-20m/min 范圍內連續可調；6） 自動糾偏裝置： 糾偏響應時間 10ms，自動糾偏精度±1mm； 3、直接接觸纖維膜的導布輥均做防粘處理（鐵氟龍防粘輥）； |
環境控制系統 | 1、碳鋼骨架噴塑內壁鋪絕緣電木板； 2、隔間內配備恒溫恒濕系統，溫濕度可控：1）溫度控制調節范圍： 室內常溫至 40℃, 溫度偏差±3℃;2）濕度控制調節范圍： 室內濕度-30%RH，濕度偏差±3%RH； |
控制系統 | 1、碳鋼骨架噴塑內壁鋪絕緣電木板； 1、10 寸彩色觸摸屏，中文操作界面； 2、控制紡絲電極涂覆裝置往返移動時間、速度、行程等參數； 3、干燥間內環境溫濕度檢測； 4、控制收放卷裝置基材收卷速度控制； 5、觸摸屏上顯示氧氣濃度和氮?dú)鉂舛缺O(jiān)測數據; 6、安全系統1）針對電氣模塊、供液模塊等， 本設備配備接地系統，防止電荷集聚保證安全；2）本設備設有安全聯鎖系統， 急停開關， 一鍵停止所有運動控制；3）高壓電路系統配備過載保護、短路保護、放電保 護等功能，檢測高壓異常自動切斷，確保操作人員人身安全；4）聲光報警裝置： 設備誤操作報警， 運動控制參數超限報警； |
機械速度 | 1-30m/min(生產速度與生產工藝及工人的熟練程度有關 |
應用領域
生物醫療領域
微電子領域
新能源領域
環境環保領域
國防軍工
個人防護
人造皮膚
